发表于 2018-11-29 11:41:36

用户熟练使用autopdms后，一般会选择创建等级，极大的提高布管效率。
创建等级的具体操作步骤，请观看以下视频。

创建等级的注意要点：
必须新建spwl节点，spwl节点就会新建到当前工程中的元件数据库中，spwl节点下的子节点放入到与swpl是同个数据库文件中。
（若不新建spwl节点，随意放在我们uec提供的spwl节点下，那么spwl节点下的子节点都在了uec的数据库中，并非在工程中的元件数据库中。下次替换我们的uec时，这些内容都会被替换掉。）
如下图：

发表于 2018-11-29 11:43:59

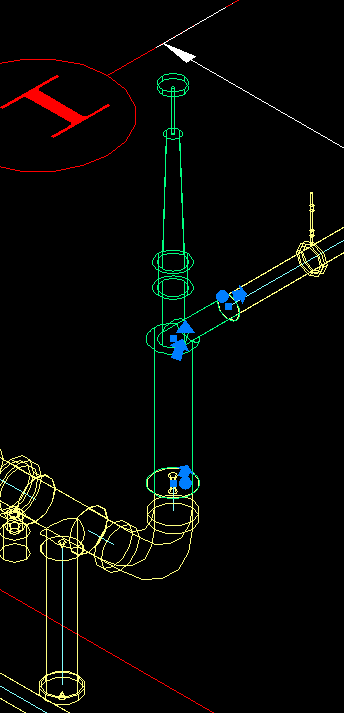

山东一用户问：我把管道模型发给同事，同事打开工程看不到这个阀门，我需要做一个什么工作也能让他们看到模型。如图：

上述图片的角阀是用户在元件模块里创建的。
原因：是把角阀的等级建在我们提供的uec等级里了。
解决方法：
1.新建等级spwl节点，把角阀的元件添加到新建的等级里；
2.到设计模块删除角阀，重新插入阀门；
3.退出软件，把工程重新发给同事；
同事再来打开工程就不会有上述问题。
